集电线路故障监测装置
Collector line fault monitoring device集电线路故障定位技术现状

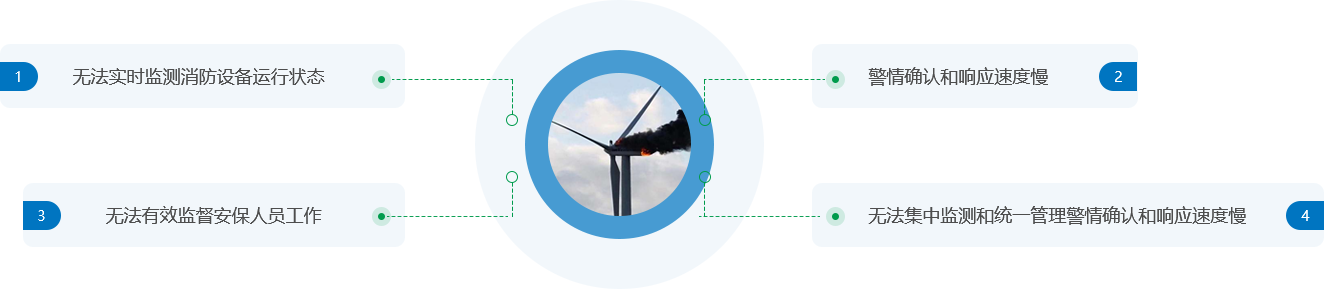

Pain points in traditional "everyday firefighting" management
现有技术手段无法完全满足“智慧运维，智慧风场”的要求。因此，我们急需有效的技术手段对线路故障进行预警与智能诊断，缩短故障查找时间，及时排除故障！
TH-XL系统简介
TH-XL System Introduction
随着新能源装机容量的增大，集电线路跳闸造成的电量损失成为电站管理的一个难点, TH-XL集电线路在线监测系统从引起电站集电线路跳闸的六大原因入手，逐项分析，提出了相关的技术措施和组织措施, 旨在为新能源场站集电线路故障治理提供一个相对完善的解决方案。
TH-XL系统功能及架构
TH-XL system function and structure
针对当前的技术现状，我公司研究出集电线路在线故障定位装置，用于解决新能源行业集电线路和送出线路的故障前预警、故障后快速精确定位以及原因识别难题，帮助相关单位快速查找故障，提高处理效率，提升智能化运维水平。
集电线路故障定位
先进的行波监测与诊断技术，能够实现风电场集电线路故障或隐患快速、精确定位，缩短故障和隐患点的排查与恢复时间，提高风电场系统的安全性和可靠性。

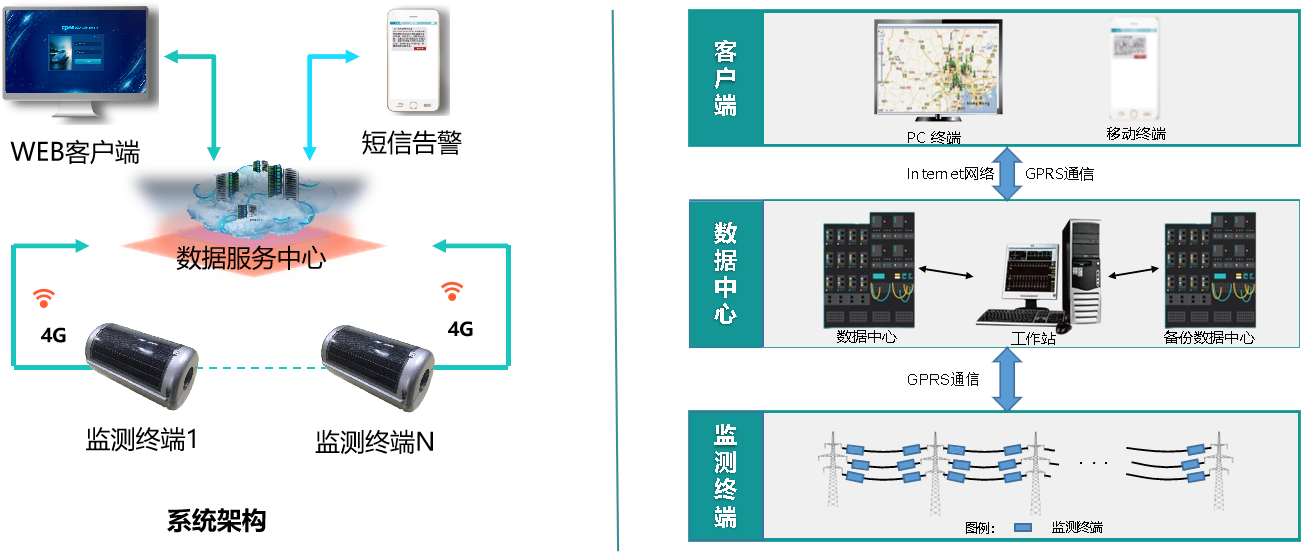

分层智能体系设计，由现场监测终端、数据中心和工作站三部分组成，客户端提供了计算机WEB查询和手机WAP查询两种方式。现场终端和数据中心之间通过GPRS\CDMA连接。
现场终端监测集电线路故障发生时刻的暂态和稳态故障信号，同时采集这些信号并上传到数据中心；同时还对线路负荷电流等信息和自身运行状态进行监测。

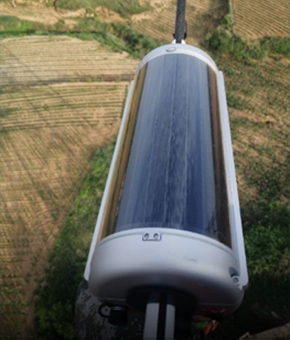

TH-XL-GZ01采集终端
TH-XL-GZ01 acquisition terminal
高电位耦合取电技术
首创适应风电集控系统大冲击、低负荷取能技术- 混合快充取能，超低功耗设计，无负荷无日光时段难题解决
- 电磁屏蔽、谐波冲击、通信干扰难题解决
高精度行波提取分析技术
- 首创导线行波直接提取、分析技术
- 高采样率、低阈值（mA级）行波全覆盖采集分析
- 风电集电系统行波干扰因素难题解决
军工级对时技术
- 纳秒级高精度北斗/GPS授时对时技术
- 广域分布式时钟一致性难题解决
- 山区、无人区GPS对时难题解决

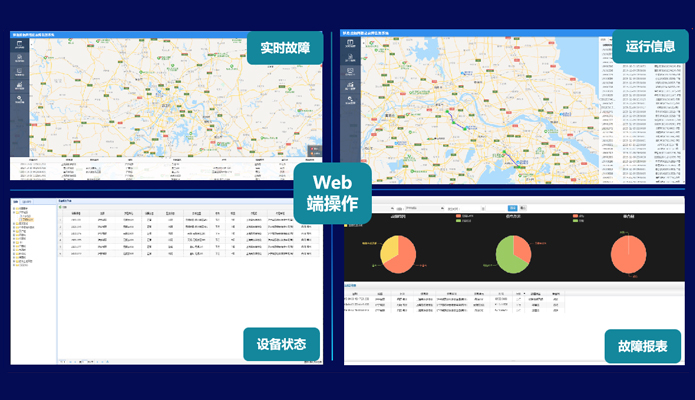

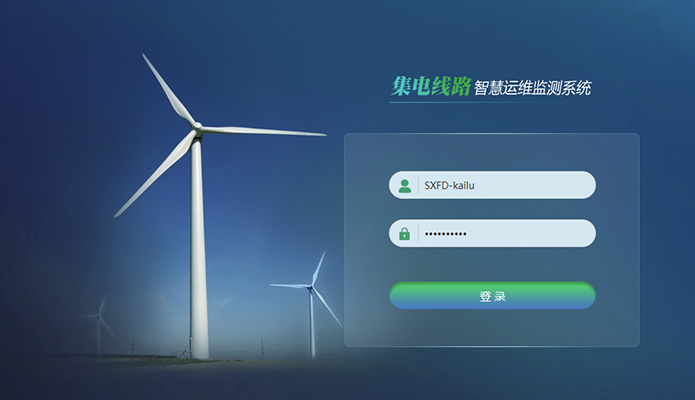

信息交互平台
Information exchange platform
四个在线
four online
◆ 集电线路：每两套设备监测范围为10-20公里左右(架空线20公里，电缆线路10公里)。每增加10/20公里增配1套设备。
◆ 长支线有精确定位需求，需在长支线末端增配1套设备；根据线路结构配置，平均每条线路2～4套设备。
text
text
text
